詳細說明

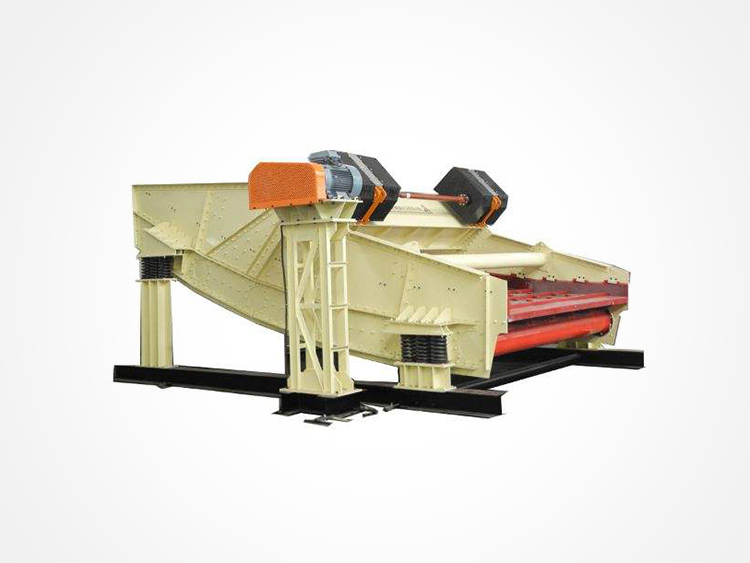

XZD香蕉型振動篩分機是一種自同步重型等厚篩，廣泛應用于礦山大物料量采選作業中的篩選處理。我公司在消化吸收國外先進技術基礎上，自行設計生產的XZD香蕉型振動篩分機。
與同樣規格傳統篩比較,XZD香蕉型振動篩分機處理量更大，其單位面積處理量為傳統分級篩的1.5~2倍。
XZD香蕉型振動篩分機在入料端有一斜坡面，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層高，呈現均勻狀態，篩分效率顯著提高，比相同有效面積振動篩的處理量提高1-2倍，對于細粒含量高，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，XZD香蕉型振動篩分機具有合格的篩分效率。
技術參數：
| 型號 | 篩面面積 (m2) | 給料粒度 (mm) | 處理量 (t/h) | 篩面傾角 | 篩孔尺寸 (mm) | 雙振幅 (mm) | 電壓 (V) | 功率 (kW) |
| ZXD1560 | 9 | ≤300 | 80-400 | 5°-25° 5 段 篩 面 | 5-50 | 8-12 | 380 | 2x11 |
| ZXD2060 | 12 | 110-500 | 2x15 | |||||
| ZXD2560 | 15 | 130-650 | 2x18.5 | |||||
| ZXD3060 | 18 | 160-750 | 2x22 | |||||
| ZXD3073 | 21.9 | 190-800 | 2x30 | |||||
| ZXD3642 | 15.12 | 130-650 | 2x15 | |||||
| ZXD3660 | 21.6 | 200-800 | 2x22 | |||||
| ZXD2590 | 22.5 | 200-800 | 2x22 | |||||
| ZXD3090 | 27 | 240-1100 | 2x30 | |||||
| ZXD3690 | 32.4 | 300-1350 | 2x37 |
產品特點
全部關鍵零部件均采用國際先進的ANSYS有限元分析軟件分析設計。
軸承、油封等標準件可以選用國際品牌SKF等公司制造。
處理能力大，效率高。在同等條件下，香蕉篩可比其它類型的篩機增加處理能力40%～ 60%，效率在90%～95% 之間。
結構合理。香蕉篩側板上沒有焊接，橫梁全部采用目前國際流行的UC結構，剛度大，振動器驅動梁采用雙H梁結構，側板采用網狀結構，加強整機的強度，并進行了結構優化和振動分析。
加工精度高。不但能夠絕證每個零件的加工精度，而且對所有加工件進行去應力處理，并確保潔凈組裝。
新型振動器。該振動器屬于螺旋齒輪驅動大功率振動器，采用外置可調偏心塊，同步齒輪采用高頻淬火、磨齒加工工藝，確保篩機以準確的速度和振幅平穩運轉。
性能可靠性高，運行平穩，偏擺小，噪音超低。
